基板タイプ

■基板タイプパッケージ（BGA,LGA）

■BGA,LGAパッケージラインナップ

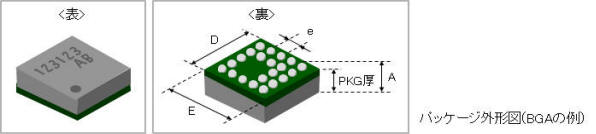

PKG パッケージサイズ(mm) e（端子間隔）
(mm)		 端子数
D
(全長)		 E
(全幅)		 A
(全高)		 8 9 17 54 81 88 140 163 225
BGA 13.0 13.0 2.00 0.80 　 　 　 　 　 　 　 　 ● 　
19.0 24.0 0.25 1.50 　 　 　 　 　 　 　 ○ 　 　
　 　 　 　 　 　 　 　 　
LGA 9.0 9.0 1.29 0.50 　 　 　 　 ○ 　 　 　 　 　
11.0 15.0 1.00 1.10 ○ 　 　 　 　 　 　 　 　 　
14.0 22.6 1.00 0.80 　 　 　 ● 　 　 　 　 　 　
19.3 28.0 1.10 0.80 　 　 　 　 　 ○ 　 　 　 　
21.9 29.4 1.18 2.50 　 　 ○ 　 　 　 　 　 　 　
21.9 14.0 1.18 2.50 　 ○ 　 　 　 　 　 　 　 　
27.0 29.0 1.60 0.80 　 　 　 　 　 　 ○ 　 　 　
　 　 　 　 　 　 　 　 　
<PKG厚について>
 ○：実績あり
・0.59～1.60mm typ. で対応可能 (基板があれば製作可能)
 ●：実績あり、生産あり
※ BGAについてはボールを除いた寸法
