Board Packages (BGA,LGA)



■BGA,LGA Package lineup

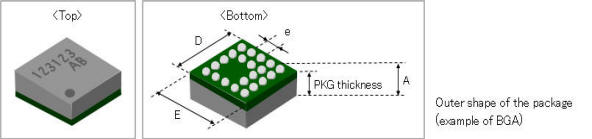

PKG PKG size (mm) e(Terminal pitch)
(mm)		 Number of terminal
D
(Total length)		 E
(Total width)		 A
(Total height)		 8 9 17 54 81 88 140 163 225
BGA 13.0 13.0 2.00 0.80 　 　 　 　 　 　 　 　 ● 　
19.0 24.0 0.25 1.50 　 　 　 　 　 　 　 ○ 　 　
　 　 　 　 　 　 　 　 　
LGA 9.0 9.0 1.29 0.50 　 　 　 　 ○ 　 　 　 　 　
11.0 15.0 1.00 1.10 ○ 　 　 　 　 　 　 　 　 　
14.0 22.6 1.00 0.80 　 　 　 ● 　 　 　 　 　 　
19.3 28.0 1.10 0.80 　 　 　 　 　 ○ 　 　 　 　
21.9 29.4 1.18 2.50 　 　 ○ 　 　 　 　 　 　 　
21.9 14.0 1.18 2.50 　 ○ 　 　 　 　 　 　 　 　
27.0 29.0 1.60 0.80 　 　 　 　 　 　 ○ 　 　 　
　 　 　 　 　 　 　 　 　
 <About PKG thickness>
 ○：Have actual results
・PKG thickness is available from 0.59 to 1.60mm typ.
 ●：Have actual results and
      in production
   (Can be manufactured if there is a substrate)
* Dimensions excluding balls for BGA　
